全自动运行系统虚拟编组关键运营场景研究

doi:10.3969/j.issn.1673-4440.2025.04.011

铁路通信信号工程技术 ›› 2025, Vol. 22 ›› Issue (4): 71-77.DOI: 10.3969/j.issn.1673-4440.2025.04.011

全自动运行系统虚拟编组关键运营场景研究

郝瑞庭，刘艳杰，黄嘉钦

中铁通信信号勘测设计院有限公司，北京 100036

收稿日期:2024-09-04 修回日期:2025-02-27 出版日期:2025-04-25 发布日期:2025-04-25
作者简介:郝瑞庭（1983—），男，正高级工程师，硕士，主要研究方向：城市轨道交通信号，邮箱：57984242@qq.com
基金资助:
中铁第六勘察设计院集团有限公司科技开发项目（KY-2022-08）

Research on Key Operation Scenarios of Virtual Coupling in Fully Automatic Operation Systems

Hao Ruiting, Liu Yanjie, Huang Jiaqin

China Railway Communication and Signal Survey & Design Institute Co., Ltd., Beijing 100036, China

Received:2024-09-04 Revised:2025-02-27 Online:2025-04-25 Published:2025-04-25

摘要/Abstract

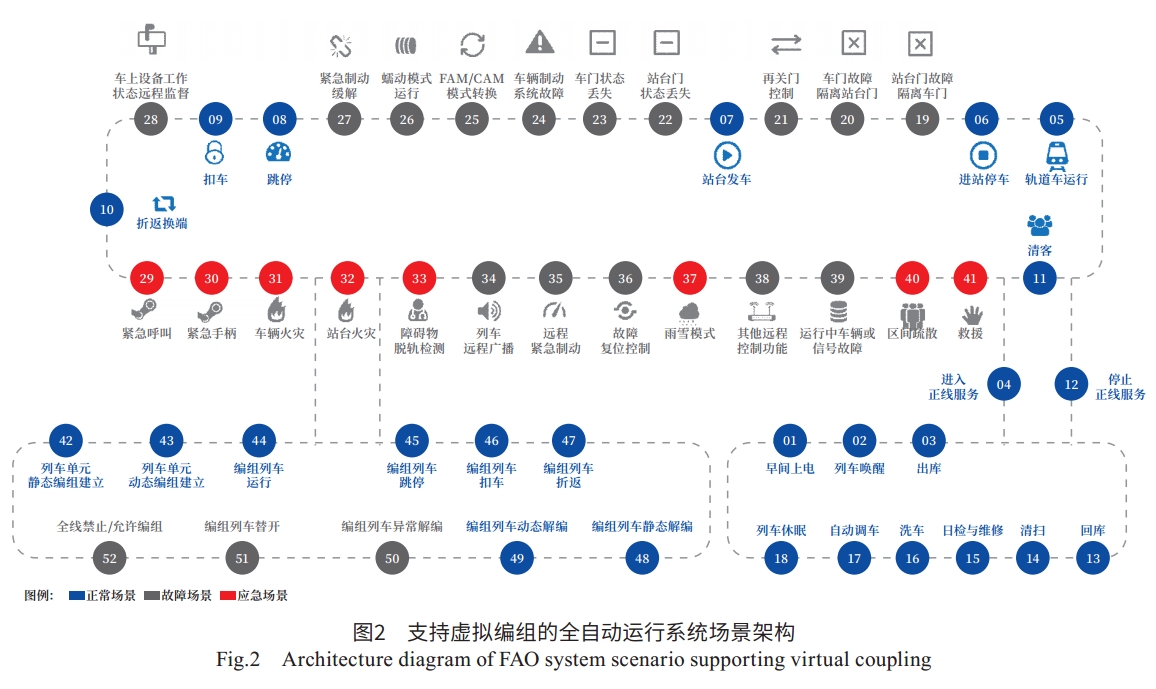

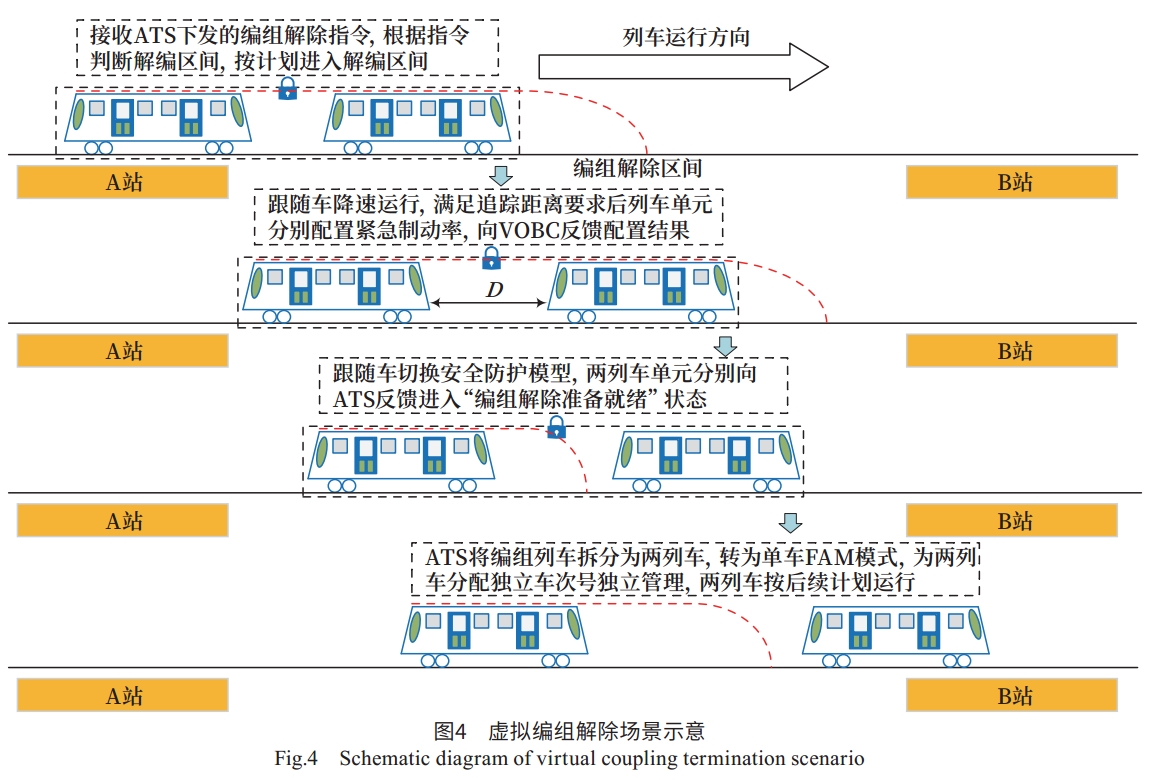

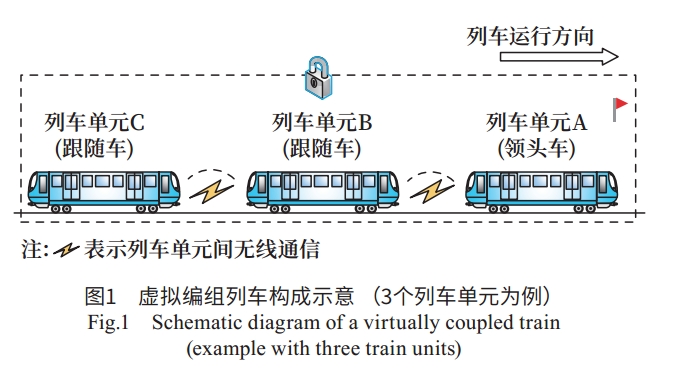

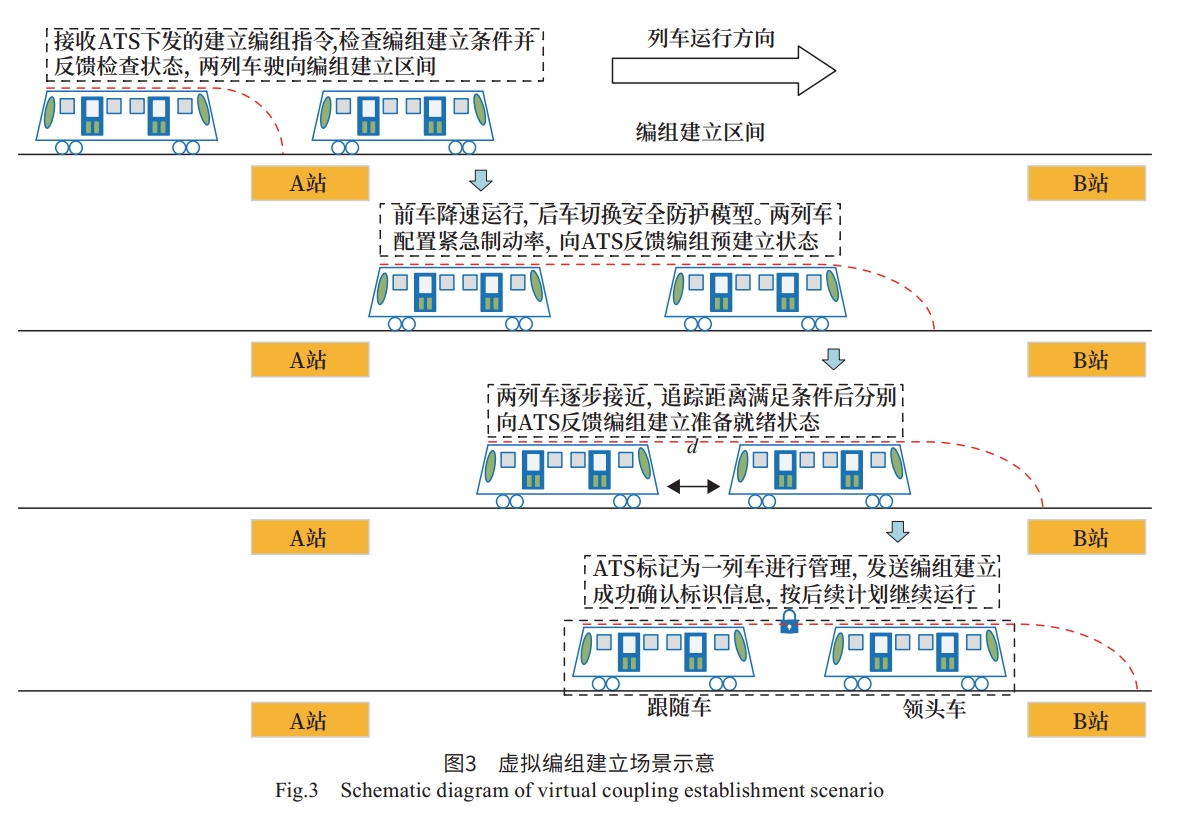

摘要： 采用虚拟编组技术实现城市轨道交通全自动运行系统列车在线灵活编组运行，旨在满足城市轨道交通客流与车流的精确匹配以及车辆资源的高效利用，从而达到提升服务品质和节能降碳的目的。通过分析虚拟编组主要技术特点，构建形成支持虚拟编组功能的全自动运行系统运营场景架构；与既有全自动运行场景比较，分析场景架构主要变化。重点对全自动运行系统虚拟编组建立、编组运行、编组解除关键运营场景进行研究，为未来虚拟编组工程化应用及运营实践提供借鉴。

关键词: 城市轨道交通, 虚拟编组, 全自动运行, 运营场景

Abstract: The implementation of flexible online train marshalling in urban rail transit's fully automatic operation systems (FAO) through virtual coupling technology aims to achieve precise matching between passenger flows and train flows, as well as the efficient utilization of vehicle resources. This endeavor ultimately seeks to enhance service quality, energy conservation, and carbon reduction. By analyzing the key technical characteristics of virtual coupling, this research establishes an operation scenario architecture for the FAO system that supports this function. Compared with existing FAO operation scenarios, the main changes in the scenario architecture are analyzed. This research focuses on the critical operation scenarios, such as the establishment of virtual coupling, coupling operation, and coupling termination within the FAO system, providing valuable insights and references for future engineering applications and operational practices of virtual coupling.

Key words: urban rail transit, virtual coupling, fully automatic operation, operation scenario

中图分类号:

U284.48

郝瑞庭, 刘艳杰, 黄嘉钦. 全自动运行系统虚拟编组关键运营场景研究[J]. 铁路通信信号工程技术, 2025, 22(4): 71-77.

Hao Ruiting, Liu Yanjie, Huang Jiaqin. Research on Key Operation Scenarios of Virtual Coupling in Fully Automatic Operation Systems[J]. Railway Signalling & Communication Engineering, 2025, 22(4): 71-77.

图/表 4

参考文献

[1]《智慧城轨发展纲要》编制组.交通强国城轨担当《中国城市轨道交通智慧城轨发展纲要》正式发布实施[J].城市轨道交通，2020（4）：7.
[2]中国城市轨道交通协会.实施绿色低碳战略践行城轨责任担当:《中国城市轨道交通绿色城轨发展行动方案》正式发布[J].都市快轨交通，2022，35（5）：2.
[3]丁树奎.城市轨道交通自主创新的路径和方法研究[J].北京交通大学学报(社会科学版)，2022，21（2）：76-85.
Ding Shukui. Research on the Path and Methodology of Independent Innovation of Urban Rail Transit[J]. Journal of Beijing Jiaotong University (Social Sciences Edition), 2022, 21(2): 76-85.
[4]宁滨，郜春海，李开成，等.中国城市轨道交通全自动运行系统技术及应用[J].北京交通大学学报，2019，43（1）：1-6.
Ning Bin, Gao Chunhai, Li Kaicheng, et al. Technology and Application of Fully Automatic Operation System for Urban Rail Transit in China[J]. Journal of Beijing Jiaotong University, 2019, 43(1): 1-6.
[5]张扬，张晋恺，刘桂宏，等.基于自主感知和车车通信技术的全自动运行系统[J].城市轨道交通研究，2024，27（6）：314-317.
Zhang Yang, Zhang Jinkai, Liu Guihong, et al. Fully Automatic Operation System Based on Autonomic Perception and Vehicle-to-Vehicle Communication Technology[J]. Urban Mass Transit, 2024, 27(6): 314-317.
[6]唐涛，罗啸林，刘宏杰，等.城轨列车虚拟编组安全防护与运行控制技术研究进展[J].科技导报，2023，41（10）：31-42.
Tang Tao, Luo Xiaolin, Liu Hongjie, et al. Research Review of the Protection and Operation Technology for Virtually Coupled Train Sets in Metros[J]. Science & Technology Review, 2023, 41(10): 31-42.
[7]刘宏杰，唐涛，张艳兵，等.城轨虚拟编组关键性能指标及技术探讨[J].都市快轨交通，2023，36（1）：28-35.
Liu Hongjie, Tang Tao, Zhang Yanbing, et al. Discussion on the Key Performance Indicators and Technologies of Virtual Coupling in Metros[J]. Urban Rapid Rail Transit, 2023, 36(1): 28-35.
[8]杨中平，游婷，束天成，等.列车虚拟编组技术的研究现状及发展[J].都市快轨交通，2023，36（1）：14-21.
Yang Zhongping, You Ting, Shu Tiancheng, et al. Research Status and Development of Virtual Coupling Technology[J]. Urban Rapid Rail Transit, 2023, 36(1): 14-21.
[9]谭文举，杨卫峰，廖云，等.城市轨道交通全自动运行系统设计及场景分析[J].机车电传动，2019（4）：112-115，135.
Tan Wenju, Yang Weifeng, Liao Yun, et al. Overview of Urban Rail Transport Full Automatic Operation System and Typical Scenario[J]. Electric Drive for Locomotives, 2019(4): 112-115, 135.
[10]童超.城市轨道交通全自动运行场景下联挂/
解编技术方案研究[J].铁道运输与经济，2023，45（12）：181-187.
Tong Chao. Research on Technical Scheme of Coupling/Uncoupling in Fully Automatic Operation Scene of Urban Rail Transit[J]. Railway Transport and Economy, 2023, 45(12): 181-187.
[11]王立军，张帅，魏凡超.灵活编组技术在城市轨道交通全自动运行系统中的应用[J].城市轨道交通研究，2023，26（2）：111-115，120.
Wang Lijun, Zhang Shuai, Wei Fanchao. Application of Flexible Train Marshalling Technology in Urban Rail Transit FAO System[J]. Urban Mass Transit, 2023, 26(2): 111-115, 120.
[12]纪玉清，欧冬秀，常鸣，等.列车虚拟编组应用需求及关键技术研究[J].城市轨道交通研究，2022，25（11）：57-61.
Ji Yuqing, Ou Dongxiu, Chang Ming, et al. Research on Application Requirements and Key Technologies of Train Virtual Formation[J]. Urban Mass Transit, 2022, 25(11): 57-61.
[13]王冬海，黄柒光.列车灵活编组在城市轨道交通全自动运行线路中的应用[J].城市轨道交通研究，2019，22（S2）：102-105.
Wang Donghai, Huang Qiguang. Application of Flexible Train Formation in Fully Automatic Operation Line of Urban Rail Transit[J]. Urban Mass Transit, 2019, 22(S2): 102-105.
[14]轨道交通运行控制系统国家工程研究中心.北京轨道交通列车灵活编组控制技术白皮书[EB/OL].（2023-01-01）[2024-08-02].https://www.sohu.com/a/623650667_682294.
[15]范海宁，何勇浩.城市轨道交通列车灵活编组方案及功能实现[J].城市轨道交通研究，2021，24（9）：200-203.
Fan Haining, He Yonghao. Flexible Marshalling Scheme and Function Realization of Urban Rail Transit Train[J]. Urban Mass Transit, 2021, 24(9): 200-203.
[16]游婷，马法运，苗峰，等.城市轨道交通虚拟编组列车优化运行方案研究[J].都市快轨交通，2023，36（1）：36-42.
You Ting, Ma Fayun, Miao Feng, et al. Optimal Operation Plan Design for Virtually Coupled Trains in Urban Rail Transit[J]. Urban Rapid Rail Transit, 2023, 36(1): 36-42.
[17]常峰.全自动限速运行模式方案研究[J].铁路通信信号工程技术，2023，20（4）：63-67.
Chang Feng. Research on Fully Automatic Speed-Restriction Operation Mode[J]. Railway Signalling & Communication Engineering, 2023, 20(4): 63-67.
[18]曹启滨，高伯翰.城市轨道交通全自动运行系统工程设计联络要点分析[J].铁路通信信号工程技术，2023，20（10）：52-56.
Cao Qibin, Gao Bohan. Analysis of Key Points for Engineering Design Liaison of Fully Automatic Operation System for Urban Rail Transit[J]. Railway Signalling & Communication Engineering, 2023, 20(10): 52-56.
[19]付文佳，韩涛，刘倩，等.基于场景的全自动运行系统安全分析方法[J].铁路通信信号工程技术，2023，20（12）：83-87.
Fu Wenjia, Han Tao, Liu Qian, et al. Scenario-Based Safety Analysis Method for Fully Automatic Train Operation Systems[J]. Railway Signalling & Communication Engineering, 2023, 20(12): 83-87.
[20]傅棣.基于全自动运行系统下自动跳跃功能设计与实现[J].铁路通信信号工程技术，2024，21（6）：78-83.
Fu Di. Design and Implementation of Generic Jog Based on Fully Automatic Operation System[J]. Railway Signalling & Communication Engineering, 2024, 21(6): 78-83.
[21]宋煜炜，肖克，白永杰.城市轨道交通信号系统临时控制中心方案研究[J].铁路通信信号工程技术，2024，21（6）：102-109.
Song Yuwei, Xiao Ke, Bai Yongjie. Research on Schemes for Temporary Operation Control Center of Urban Rail Transit Signaling System[J]. Railway Signalling & Communication Engineering, 2024, 21(6): 102-109.
